Строительство 5 домов в коттеджном поселке Pine Creek Golf Resort

Заказчик: Александр

Характеристики объектов:

Площадь общая: 265.4 м 2;
Площадь теплого контура: 131,5 м 2;
Размеры в осях: 17,150м х 16,550м;
Высота здания: 6.100 м.

В настоящем проекте приняты следующие конструктивные решения:

Фундамент: монолитная лента мелкого заглубления;
Перекрытие фундамента: монолитный железобетон;
Несущие конструкции: стены из газозолобетонного блока D 500, монолитные колонны и пилоны;
Перегородки: газозолобетонный блок D 500 толщиной 200 мм;
Кровля: гибкая битумная черепица SHINGLAS.

Для Pine Creek Golf Resort также был создан типовой проект дома.

Заказать проект

Задать вопрос

На строительной площадке ведется строительство сразу пяти домов. Подготовка к строительству началась с расчистки участка от леса, снятия плодородного слоя почвы, подготовке траншей для устройства лент. Траншеи были заполнены щебнем с послойным трамбованием.

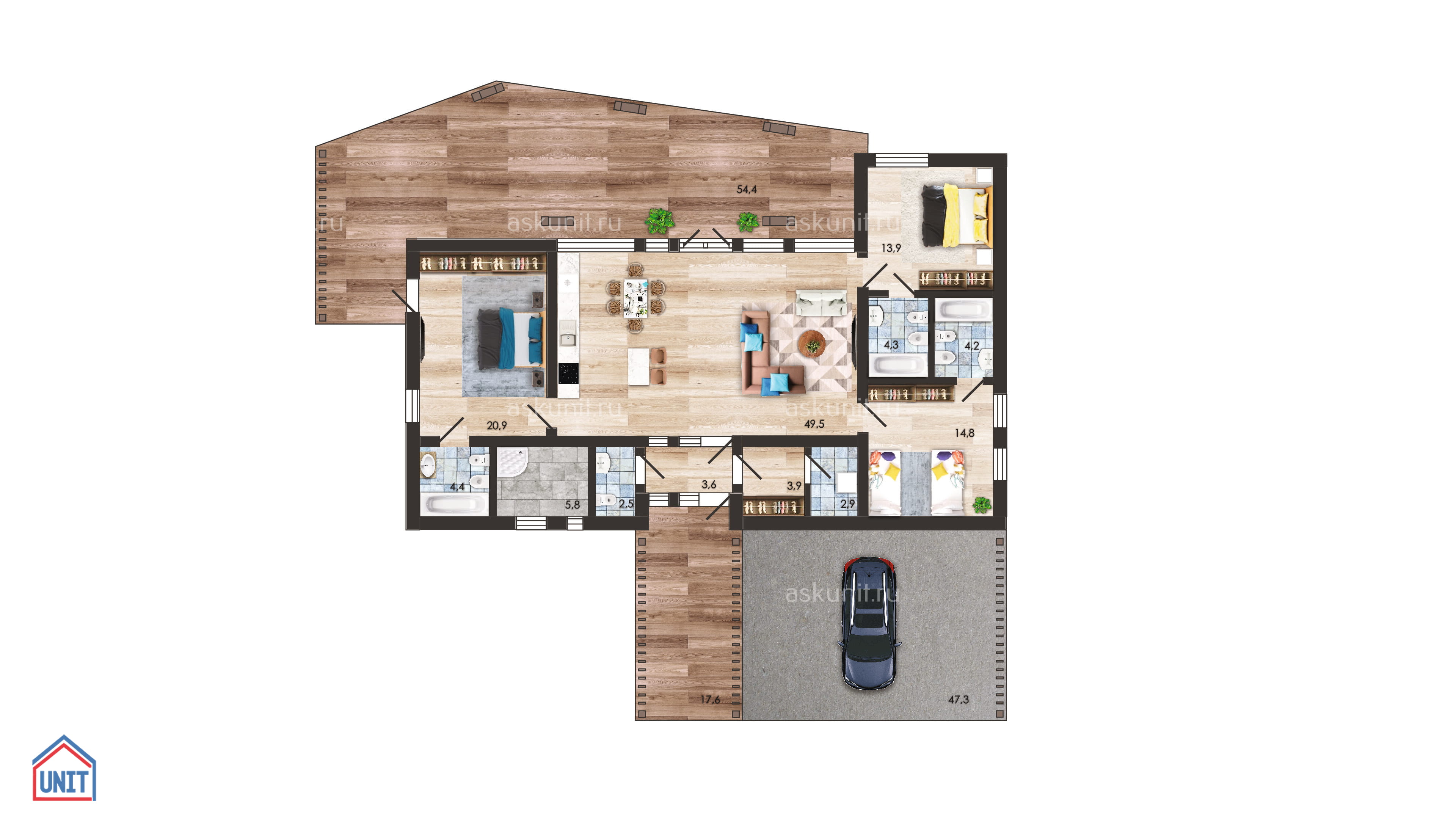

План дома

Подготовка участка

Параллельно с устройством отсыпки велись работы по вязке арматурных каркасов фундаментов. По завершению отсыпки в соответствии с проектом был уложен экструдированный пенополистирол, установлены арматурные каркасы и залит нижний уровень (уширение) ленты. Вторым этапом были выставлены арматурные каркасы и опалубка тумб и основной части ленты. Произведена заливка бетона. После снятия опалубки на бетон была нанесена битумная гидроизоляция.

Фундаменты

До устройства перекрытия к проектным точкам в доме были проложены канализационные трубы для наружного применения в утеплителе. Выполнены закладные под будущий ввод воды и электричества. Выполнена подготовка непучинистого основания из щебня с трамбованием. Уложена гидроизоляция, выставлены арматурные каркасы с соблюдением защитного слоя арматуры, залит бетон.

Перекрытия

Процесс кладки и устройства монолитных колонн и пилонов на этом обьекте был разбит на несколько этапов потому, что дом имеет монолитные балки, армопояса, колонны и пилоны на нескольких разных уровнях. В первую очередь была выполнена кладка блоков под монолитные балки и армопояса. По завершению кладки были установлены арматурные каркасы колонн первого этажа, арматурные каркасы монолитных балок над окнами и арматурные каркасы армопояса. После первого этапа бетонирования были установлены каркасы балок и колонн второго света. После бетонирования второго этапа была завершена кладка фронтонов второго света.

Кладка и монолиты

Монтаж кровель начался с устройства стропильной системы. Со стороны помещения была выполнена пароизоляционная мембрана с обрешеткой. Кровля была утеплена базальтовым кровельным утеплителем толщиной 200 мм. Утеплитель был закрыт ветрогидрозащитной мембраной. Выполнена обрешетка и контр обрешётка, поверх которых были смонтированы листы OSB-3. На листы OSB был нанесен подкладочный ковер и гибкая черепица Shinglas. В последнюю очередь временные подпоры кровли террасы заменяются на чистовые вертикальные и диагональные столбы.
